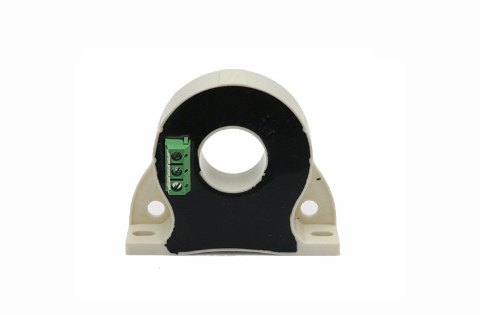

中車CRRC新能源電流傳感器NACL.200R-S5

品牌：中車

型號：NACL.200R-S5

系列：新能源電流傳感器

工作溫度范圍：-25℃~+85℃

應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。

我要購買

產品詳情

產品說明

該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。

產品優點	產品應用	參照標準
高精度	交流變頻器	EN50178
線性度好	電池供電	EN50155
低溫漂	變流器/逆變器
寬頻帶	UPS/SVG
快速響應

主要電氣參數
額定測量電流 IPN（A）	200
測量范圍 IP（A）	0～±300
匝比	1:2000
電源電壓 VC（V）	+/-12V~+/-15V(+/-5%)
額定測量輸出 ISN(mA)	100mA
測量電阻 RM（Ω）

主要電氣參數
額定測量電流 IPN（A）	200
測量范圍 IP（A）	0～±300
匝比	1:2000
電源電壓 VC（V）	+/-12V~+/-15V(+/-5%)
額定測量輸出 ISN(mA)	100mA
測量電阻 RM（Ω）
RMmin RMmax with +/-12V @ +/-200A max: 0 ohm 50ohm @ +/-300A max: 0ohm 26ohm with +/-15V @ +/-200A max: 0ohm 73ohm @ +/-300A max: 0ohm 40ohm
二次側電流消耗 IC(@±15V)	≤25mA+ Secondary output current ISN
隔離耐壓	6 kVrms/50Hz/1min

精度 - 動態參數
基本誤差δi (@IPN，TA=25℃)	≤±0.5%
線性度誤差δL (@IPN，TA=25℃)	＜0.1%
零點輸出電流IO (@IP=0，TA=25℃)	≤±0.2mA
零點溫漂IOT	≤ ±0.6mA（-25℃~+85℃）
響應時間tr	≤1us
di/dt精確度	＞50A/us
頻率帶寬BW	DC..100kHz

一般數據
工作溫度 Ta	-25℃~+85℃
儲存溫度 Ts	-40℃~+90℃
重量 m	≤100g

機械特征
未注公差	±1 mm
傳感器安裝方式一	2hole ?4.2mm 2 M4 steel screws
傳感器安裝方式二	2 hole ? 5.4mm 2 M5 steel screws
推薦力矩	2.5 N·m
穿心孔	?15mm
次邊電氣連接

備注

1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。
2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V。
3.電量傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。
4.電量傳感器安裝面平面度要求：

(a).大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）；

(b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）；
