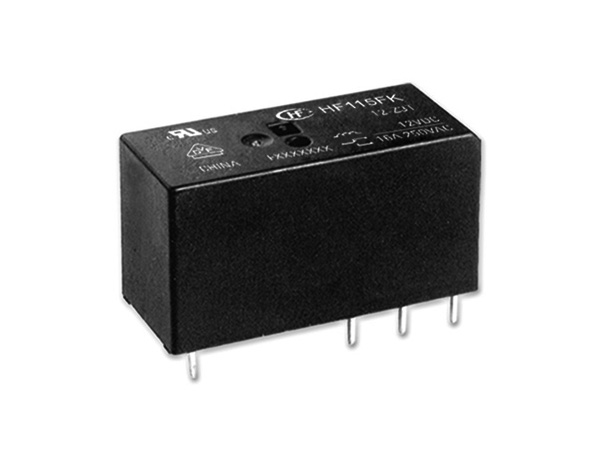

宏發繼電器 功率繼電器 小型大功率直流繼電器HF115FK
品牌：宏發
型號：HF115FK
系列：HF115FK
工作溫度范圍：-40°C?85°C
應用領域：家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域
產品詳情
繼電器產品型號 HF115FK 線圈電源類型/線圈電壓類型 DC 線圈規格號/線圈工作電壓 6, 48, 18, 24, 5, 9, 12 觸點形式 一組常開, 一組轉換, 兩組常開, 兩組轉換 觸點數 單觸點 引出端形式/負載引出端方式 印制板式 安裝形式/安裝腳位 PCB安裝 封裝形式 非塑封型, 塑封型 引出端結構形式/引出端 5.0mm 兩組8A, 5.0mm一組16A, 5.0mm 一組12A, 3.5mm 一組12A 線圈功率/線圈功耗 標準型 線圈特征/線圈類型/工作方式+線圈特征 單穩態 觸點材料 AgSnO2, AgNi 絕緣等級/線圈絕緣等級 F級 線圈并聯元件/組合元件代號 / 面板結構形式代號 / 觸點鍍層代號/鍍層代號/觸點鍍層 其他特殊要求代號 極性代號/極性特點/極性 / 包裝形式 型管或吸塑盤 負載電壓（單位：V） 250V.a.c 輔助觸點形式 / 線圈引出端方式/線圈引出腳位 PCB 外殼結構 / 底座結構 / 額定線圈功率（功耗）（數值）（單位：W） 約0.4 介質耐壓（線圈與觸點間）（單位：V） 5000VAC 1min 動作時間（單位：ms） ≤10 釋放時間（單位：ms） ≤5 線圈電阻（單位：Ω） 5:62×（1±10%）Ω
6:90×（1±10%）Ω
9:202×（1±10%）Ω
12:360×（1±10%）Ω
18:810×（1±10%）Ω
24:1440×（1±10%）Ω
48:5760×（1±15%）Ω 爬電距離（單位：mm） 10 電氣距離（單位：mm） 10 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 1H:12A/16A
1Z:12A/16A
2H:8A
2Z:8A 最大切換電壓（AC）（單位：V） 400 最大切換電壓（DC）（單位：V） 300 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 10000000 電耐久性（單位：次） 50000(更多細節請參閱樣本) IEC60335-1認證 不符合 產品描述 拍合式電磁繼電器 產品應用領域 家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域 產品應用場合 / 重量（g） 約13 體積 29.0×12.7×15.7
6:90×（1±10%）Ω
9:202×（1±10%）Ω
12:360×（1±10%）Ω
18:810×（1±10%）Ω
24:1440×（1±10%）Ω
48:5760×（1±15%）Ω 爬電距離（單位：mm） 10 電氣距離（單位：mm） 10 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 1H:12A/16A
1Z:12A/16A
2H:8A
2Z:8A 最大切換電壓（AC）（單位：V） 400 最大切換電壓（DC）（單位：V） 300 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 10000000 電耐久性（單位：次） 50000(更多細節請參閱樣本) IEC60335-1認證 不符合 產品描述 拍合式電磁繼電器 產品應用領域 家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域 產品應用場合 / 重量（g） 約13 體積 29.0×12.7×15.7
×
